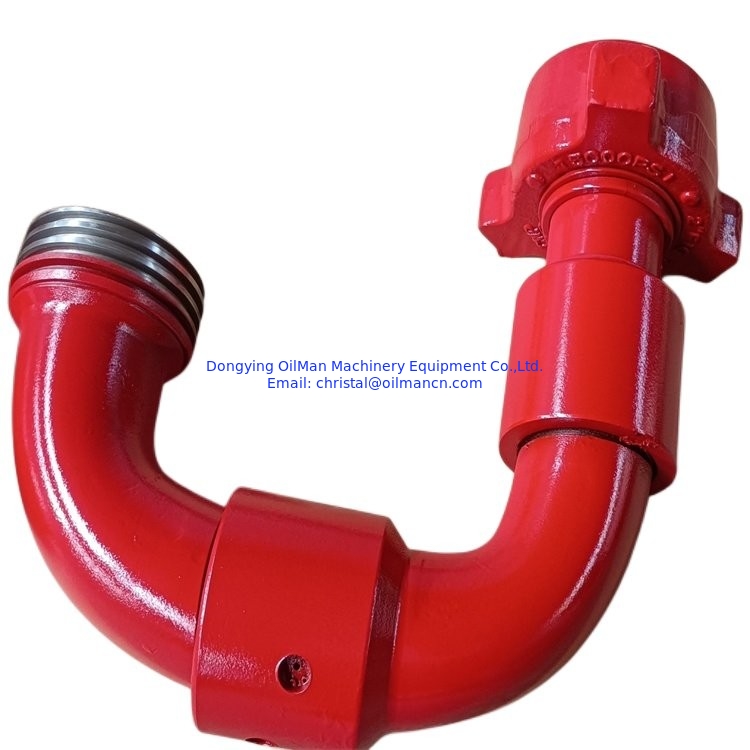

API SPM FMC Tipo 2 pulgadas 3 pulgadas Fig1502 cabeza de pozo Codo Unión Chiksan articulación giratoria

API SPM FMC Tipo 2 pulgadas 3 pulgadas Figura 1502 Cabeza de pozo Alta presión 10000psi Codo Unión Chiksan articulación giratoria

Descripción de la articulación giratoria

La articulación giratoria es un equipo de cementación y fracturación de productos de control de fluidos de alta presión.Unión de martillo es cambiar la dirección y facilitar la construcción de la tubería que conecta la conexión de la tubería.Ampliamente utilizado en entornos de funcionamiento ácidos (excluyendo los ambientes de funcionamiento de gases ácidos que contienen CO2, H2S) en la línea de descarga de alta presión, la línea de entrada, una línea de flujo temporal, pruebas de pozo,y otras líneas de transmisión de alta tensión en tuberíasLas especificaciones de las juntas giratorias son de 11⁄2 "~ 4", presión de trabajo nominal de 42MPa ~ 105MPa, temperatura de trabajo -46 °C ~ 121 °C.

⑴.La unión giratoria de alta presión se ha aplicado ampliamente en condiciones de trabajo ácido, principalmente incluyendo el tubo de descarga de alta presión, tubo de admisión, tubo de flujo temporal,tuberías de ensayo de pozos y tuberías de transporte de fluidos en otras condiciones de alta presión;

⑵.La junta giratoria de barrido de 11⁄2 "~ 4" de largo posee la presión de trabajo en frío de 42Mpa ~ 105Mpa (6000psi ~ 15000psi), con 10 tipos diferentes.dos direcciones o tres direccionesLa empresa también puede proporcionar juntas giratorias de 90 grados con diferentes tipos y kits de reparación en condiciones de temperatura normal, baja temperatura y gas sulfuroso.

Características

Principales parámetros técnicos de las juntas giratorias

⑴La unión giratoria de 90 grados está conectada con 10 tipos, 20 tipos, 30 tipos, 40 tipos, 50 tipos, 60 tipos, 70 tipos, 80 tipos, 90 tipos, 100 tipos de unión y los modos de conexión comunes son los siguientes:

⑶.Ejemplo:Fotos de explosión de 3"×105Mpa ((15000psi) -fig1502-M×M-10 tipo 90 grados

⑷Ejemplo:Lista de piezas de una unión giratoria de tipo 3 × 105 Mpa ((15000 psi) -fig1502-M×M-10

- No, no es así.	Nombre	Cuánto tiempo	- No, no es así.	Nombre	Cuánto tiempo
1	WN articulación doblada	1	8	NQ articulación recta	1
2	Anillo de retención de grasa	3	9	Rando	2
3	Junta recta WQ	1	10	Rand de primavera	2
4	Esfera de acero	297	11	Unidad de Hummer	2
5	Bloqueo graso	9	12	Enchufes de bolas de acero	6
6	anillo de sellado de la unión	3	13	Anillo de sellado en forma de O	3
7	Envasado de glándulas	3	14	Círculo para el agujero	6
